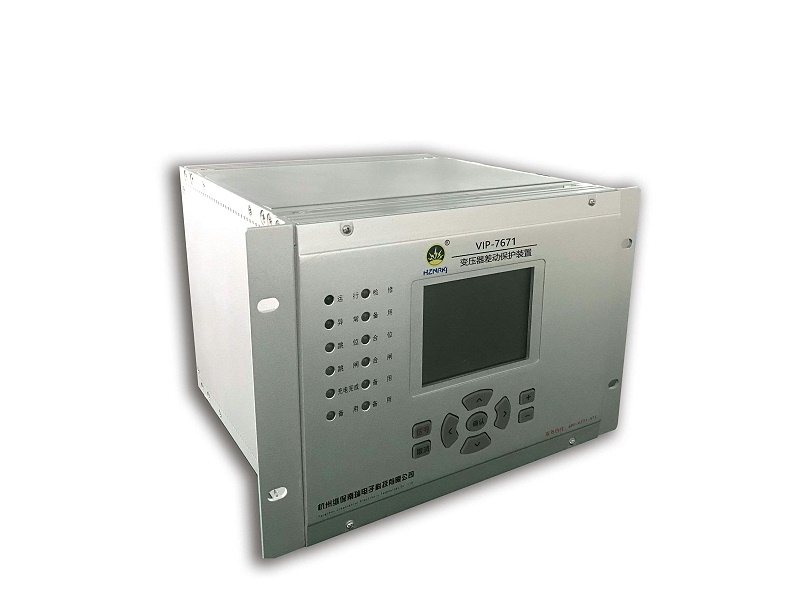

微機保護裝置的基本系統由四個主要部分組成，分別是數據采集單元，數據處理單元，通信接口和開關輸入/輸出系統。

      1.數據采集單元：模擬量輸入系統，它將模擬量輸入轉換為所需的數字量。包括輔助轉換器（即電壓形成器），低通濾波器（ALF），采樣/保持設備（S / H），多路復用器（MPX）和模擬/數字（A / D）轉換器以及其他功能設備。包括轉換器，電壓-頻率轉換器（VFC），計數器和其他設備。

      2.數據處理單元：微機主系統（CPU主系統）對數據采集單元輸出的數據進行分析和處理，以完成各種繼電保護功能。它包括微處理器（MPU），只讀存儲器（EPROM和E2PROM），隨機存取存儲器（RAM），時鐘和其他設備。

      3.通信接口：在先導保護中，各種信息與線對端保護進行交換?；蛘咴诼?lián)系中心的過程中，將各種保護信息傳送到中心，或者接受中心的查詢并從遠程位置修改之前做設固定值。它由輸入和輸出串行接口芯片組成。與常規保護的進步相比，微機保護裝置主要采用數字信號處理技術，將常規保護的連續模擬處理方法量化為離散數字處理方法。微機保護的基本結構也圍繞信號處理流程。

      4.開關量輸入/輸出系統：完成各種保護功能，如出口跳閘，信號顯示，打印，報警，外部觸點輸入和人機對話。它由各種輸入/輸出接口芯片（PIO或PIA），光電隔離器，帶觸點的中間繼電器等組成。

      依靠這四個模塊，形成了完整的微機保護裝置系統。
